Felszerelés bevezetése

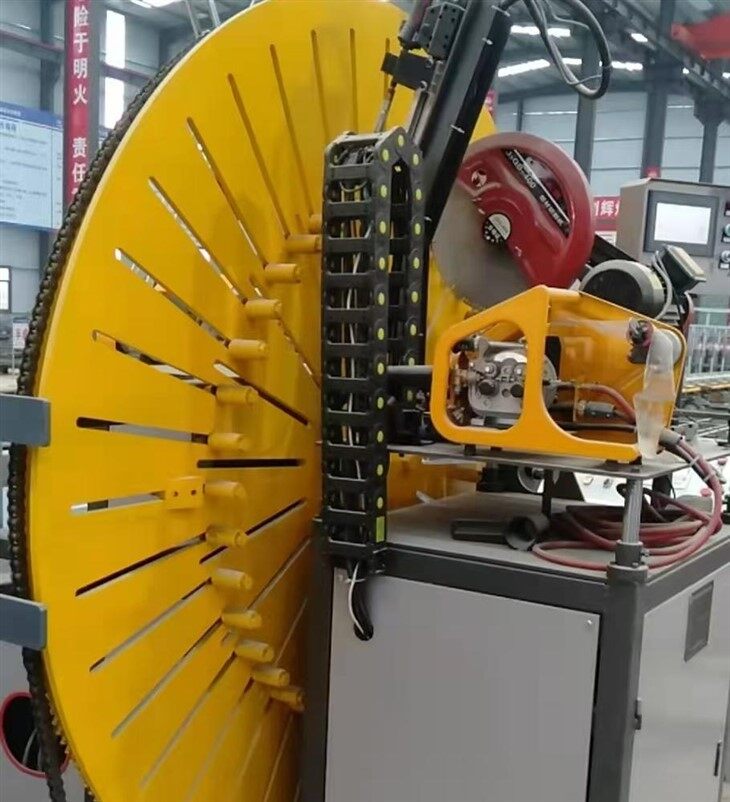

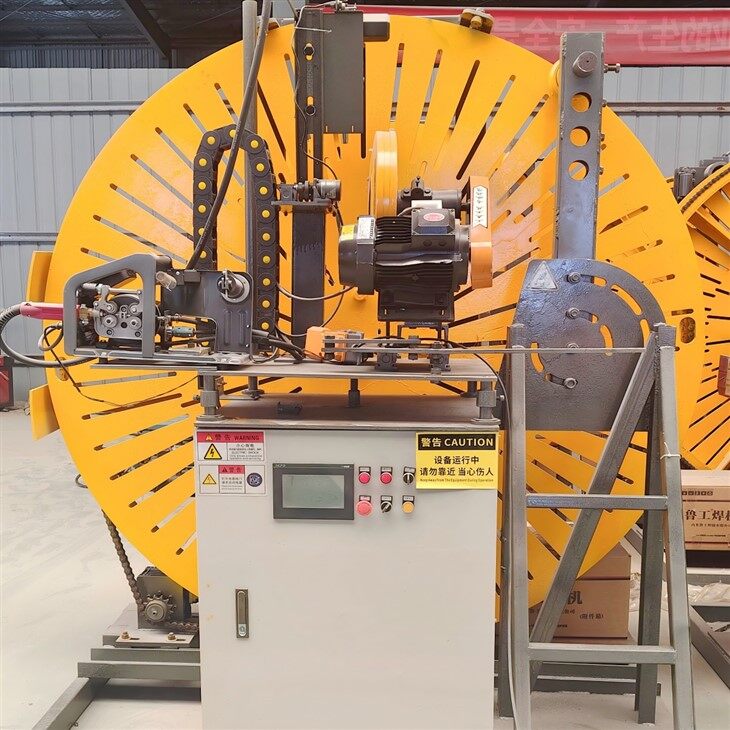

Ez az acélrúd-gyűrűs hajlítógép függőleges tárcsásszerkezetet tartalmaz, és integrálja mind az automatikus hegesztési, mind a vágóeszközöket . Háromlépéses numerikus vezérlésű automatikus feldolgozást-"hajlítás, hegesztés és vágás"-pontossággal ± 3 mm-en belül {. a sebességváltó sebessége 20 m/perc, hatékonyan működtetve, és hatékonyan működteti a felszerelést, és hatékonyan működteti a felszerelést. Csak egy operátort igényel, ., nagy pontosságot, gyors sebességet és nagy hatékonyságú . -et kínál
A termék öt kulcsfontosságú előnye
Az átmérő beállítása kényelmes és gyors, és nincs szükség a . nagylemez cseréjére
A szervómotor és a nagy pontosságú bolygókészülék-reduktor kombinálva háromszor javítja az acélrudak hajlító pontosságát . Ez is megduplázza a forgási sebességet, javítja az energiahatékonyságot, és jobb energiamegtakarítást és környezetbarátosságot biztosít .
A berendezés automatikusan megkeresi a nulla pontos helyzetet, a menetes helyzetet, a hegesztési helyzetet és a vágási pozíciókészítést okosabb, kényelmesebb és időmegtakarító .
Teljesen automatikus hegesztés szervo motorvezérléssel biztosítja a pontosabb hegesztési mozgásokat és a teljesebb hegesztési varratok .
A vágási pontosság pontos vezérlése a kézi kiegészítő vágást biztonságosabbá teszi .
Berendezések összetételének lista
|
Sorszám |
Fő alkatrészek |
Mennyiség |
Konfiguráció |
|
1 |
MIG hegesztőgép |
1 egység |
NBC500 |
|
2 |
Vágógép |
1 egység |
4,5 kw |
|
3 |
Elektromos csavarkulcs |
1 |
Szabványos konfiguráció |
|
4 |
Ívelt nagy lemez |
1 |
Feldolgozási tartomány: 800-2200 mm |
|
5 |
Nyersanyagfogadó keret |
2. szakasz |
Összesen 8 méter hosszú . |
|
6 |
Motor |
1 egység |
3 kW -os szervo motor |
|
7 |
Redukáló |
1 egység |
Bolygófelszerelő redukáló |
A hagyományos technikák és az acélrúd gyűrűs hajlítógép előnyeinek összehasonlítása
|
Sorszám |
Projekt |
Számítási módszer |
Hagyományos kézművesség |
CNC acélrúd hajlítógép |
|
1 |
Napi kimenet (darabok/nap) |
Statisztika |
144.6 |
209 |
|
2 |
Vizsgálat |
2 |
1 |
|
|
3 |
Az alkalmazottak száma (emberek) |
Vizsgálat |
230 |
150 |
|
4 |
Munkaerőköltség (jüan/nap) |
Vizsgálat |
30000 |
50000 |
|
5 |
Berendezések költsége (jüan) |
Statisztika |
28964 |
|
|
6 |
Teljes tervezési mennyiség (darabok) |
Teljes |
122139.97 |
70787.56 |
|
7 |
Feldolgozási költség (jüan) |
Különbség |
51352.41 |
|
A termék előnyeinek összefoglalása
Ez az acélréteg-csengő hajlító gép nagy pontosságú, nagy hatékonyságú és intelligenciát kombinál . Egy fejlett szervo-vezérlőrendszerrel és felhasználóbarát működési interfészsel rendelkezik, amely képes teljesíteni a különféle acélrudak hajlítási feldolgozási követelményeit. Fenntartja, jelentősen javítja a termelési hatékonyságot és csökkenti a munkaerőköltségeket . A modern építkezéshez alapvető eszköz .
