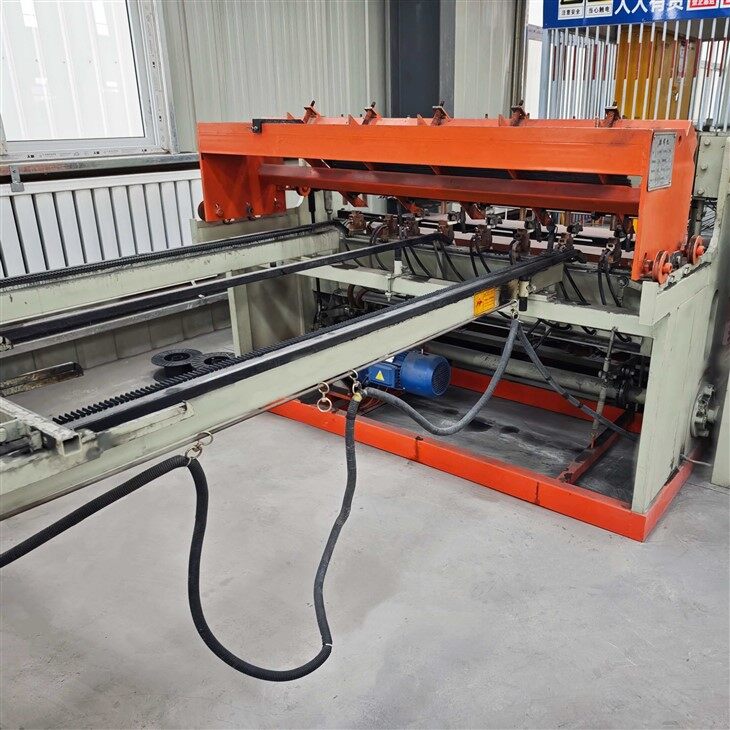

Ez a berendezés alagutak acélhálójának szakaszos hegesztésére alkalmas. Cégünk által önállóan kifejlesztett pneumatikus acélhálós hegesztő berendezés, amely hazai és nemzetközi forrásokból egyaránt tartalmaz fejlett CNC ellenállás-hegesztési technológiát. A numerikus vezérlőrendszerrel a födémekhez, falakhoz, magas-épületek alapjaihoz és más alkalmazásokhoz használt acélhálós lemezek tételesen hegeszthetők, az acélrudak távolságának és hálóméretének precíz szabályozásával. Miközben a hatékonyság 3-5-szörösére nő, a forrasztási kötések szilárdsága megfelel az ipari szabványoknak, ezáltal lerövidíti az építési időt és csökkenti az anyagpazarlást.
| Termék részletei | Paraméter leírás | ||||||||||
| Hegesztési szélesség | 2m | ||||||||||
| Hegesztési hossz | 1.5m | ||||||||||
|
Teljes súly |
1600 kg |
||||||||||
| A hosszanti és keresztirányú rudak távolsága |
50-200 mm |
||||||||||
| Hegesztőhuzal átmérője |
5-8 mm |
||||||||||
| Hegesztési pontok száma |
8 |
||||||||||
| Névleges feszültség | 380V 50Hz | ||||||||||
| Warp etetés módszere | Tekercses acélrudak | ||||||||||
| Vetüléketetési módszer | Automatikus izzószál esés | ||||||||||
| Vezérlési mód | PLC programozás | ||||||||||
| Hegesztési sebesség (sor/perc) | 25-45 sor percenként | ||||||||||
| Hegesztések száma | Egyszeri-préselés, külön ellenőrző hegesztés | ||||||||||
Termékleírás
Válassza előnyeinket
Alapvető konfigurációs és teljesítménybeli előnyök
- Ennek a berendezésnek az alapvető konfigurációja és teljesítménybeli előnyei jelentősek. Minden transzformátor önállóan vezérelt mikroszámítógép-rendszerrel van felszerelve, amely támogatja az egyszeri-nyomáskezelést és a többszörös hegesztést a megbízható, stabil, hatékony és intelligens hegesztési folyamat érdekében. A hegesztő elektródafej króm-cirkónium rézből készült, kiváló kopásállósággal, és pneumatikus lefelé irányuló-nyomásos hegesztési módszerrel kombinálva egyenletes nyomást és szilárd, stabil hegesztési pontokat biztosít.
- A dedikált nagy sebességű-duplaerős-henger elegendő nyomást és magas működési hatékonyságot biztosít. A levegőtároló berendezés integrálja a szűrési és olajköd funkciókat, jelentősen meghosszabbítva a pneumatikus alkatrészek élettartamát. A továbbfejlesztett transzformátor kialakítás megfelel a nagy-átmérőjű acélhuzalok nagy sebességű folyamatos hegesztésének A transzformátort és az elektródákat is keringető víz hűti, ami meghosszabbítja a teljes gép élettartamát és csökkenti a meghibásodási arányt. A hegesztő elektronikus vezérlőrendszer egyetlen-hegesztési, osztott tápellátási módot alkalmaz. Ugyanazon vetülékhuzalsor hegesztése során a transzformátorok csoportosan működnek, csökkentve a főkábelek terhelését és az áramlökéseket, ezáltal energiahatékonyságot és tartósságot is biztosítanak.
- A teljes gépet egy PLC programozható vezérlőrendszer vezérli. A kezelőfelület egyszerű és könnyen érthető, így még a kezdők is gyorsan elkezdhetik a munkát. A hálóeszközt a PLC is pontosan vezérli, hogy biztosítsa a szabványos és egységes szemméretet. A háló specifikációi, a hegesztési paraméterek és a gyártási adatok hatékonyan és kényelmesen beállíthatók az LCD érintőképernyőn keresztül. A vetülékhuzal-adagoló mechanizmus innovatív pneumatikus automatikus adagolási kialakítást alkalmaz, amely precíz pozicionálást, kompakt szerkezetet és racionális elrendezést kínál. Különféle hegesztőrácsok gyártását is támogatja: a radiális rácsok az elektródatávolság beállításával érhetők el, míg a vetülékrácsok számítógépes programozással vezérelhetők, hogy megfeleljenek a többféle távolsági követelménynek. A teljes folyamat csak egy-két kezelőt igényel, ami jelentősen csökkenti a munkaerőköltségeket.
Fő szerkezet és munkafolyamat

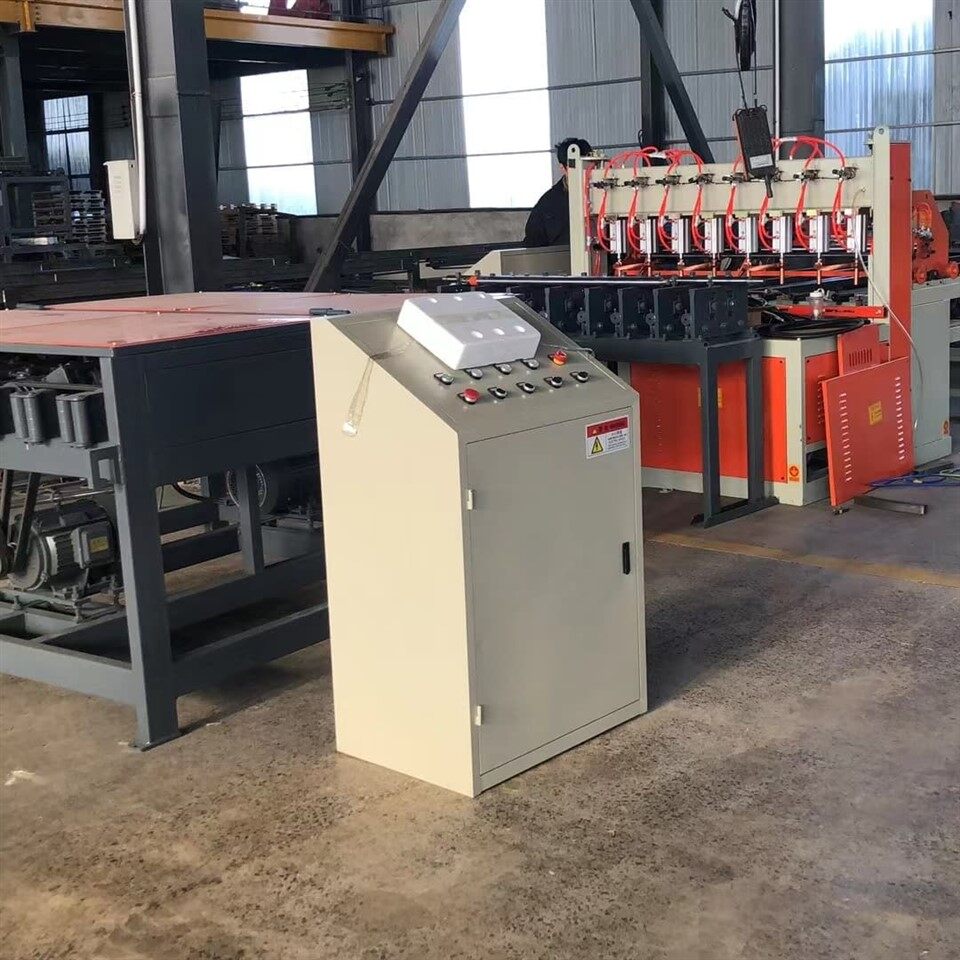

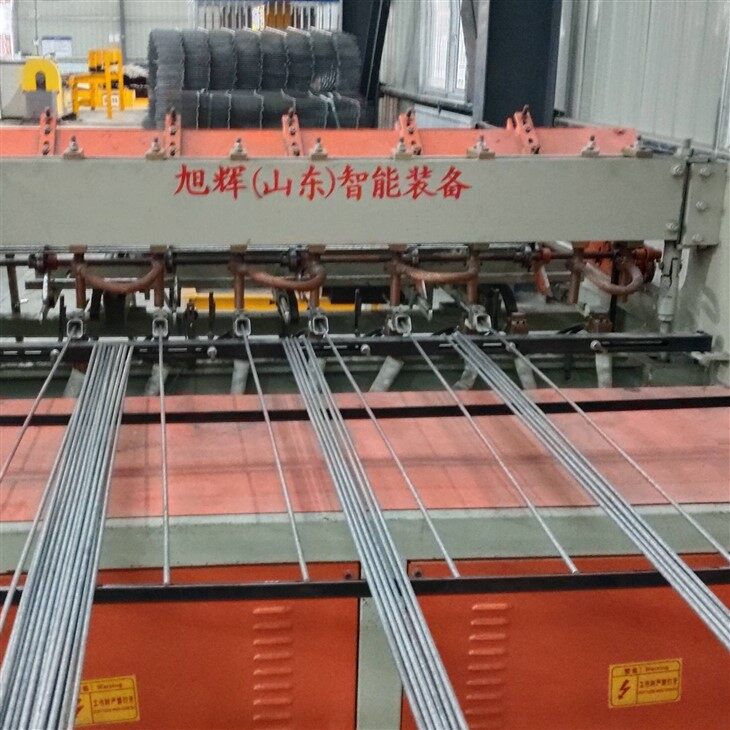

A hegesztett dróthálós gépek sorozatának főegységének magszerkezete egy automatikus vetülékhuzal-adagoló mechanizmusból, egy automatikus hosszirányú huzaladagoló mechanizmusból, egy hálóhúzó mechanizmusból, egy hegesztőtranszformátorból, egy felső elektródanyomású kereszttartó mechanizmusból és egy alsó elektróda-alap gerenda mechanizmusból áll. Az összes mechanizmus egy lemez-és-keret portálszerkezetbe van beépítve, amely egy masszív és stabil főkeretet alkot, kényelmes ember-gép működéssel.
Az acélrudak iparában a precíziós acélháló a vasbeton szerkezetek mag{0}} teherviselő eleme, és hegesztési minősége közvetlenül meghatározza a nagyobb projektek, például épületek és hidak szerkezeti biztonságát és élettartamát. Erre a kritikus igényre reagálva a kifejezetten az acélrudak iparára kifejlesztett precíziós hálóhegesztőgép szorosan illeszkedik az acélrudak anyagainak jellemzőihez és az iparág gyártási kihívásaihoz. A precíz hegesztési technológiával és a magas gyártási hatékonysággal az acélrúdhálók nagy pontosságú-gyártásának alapvető berendezésévé vált.
Ez a precíziós hálóhegesztőgép, amelyet az acélrudak iparára szabtak-, több műszaki optimalizálási körön ment keresztül, és teljes mértékben megfelel a háló pontosságára, szilárdságára és gyártási hatékonyságára vonatkozó szigorú követelményeknek. Ez nemcsak jelentősen javítja a termékminőséget és csökkenti az általános gyártási költségeket, hanem erős biztosítékot is nyújt az acélszerkezeti projektek biztonságára és megbízhatóságára vonatkozóan. Ideális választás a precíz és hatékony acélhálógyártás eléréséhez.
